سقف وافل چیست؟ آشنایی با انواع، مزایا و کاربردهای آن
سقف وافل یکی از سیستمهای نوین اجرای سقف بتنی است که به دلیل ظاهر شبکهای، کاهش بتن غیرضروری و امکان اجرای دهانههای بازتر در برخی پروژهها استفاده میشود. انتخاب این سقف باید بر اساس طراحی سازه، شرایط پروژه و نظر مهندس محاسب انجام شود.
در سالهای اخیر، استفاده از سیستمهای متنوع و بهینهتر برای اجرای سقف در ساختمانسازی بیشتر شده است. یکی از این سیستمها، سقف وافل است؛ سقفی بتنی با ظاهر شبکهای که در برخی پروژهها میتواند به کاهش بتن غیرضروری، اجرای دهانههای بازتر و ایجاد ظاهری منظم در زیر سقف کمک کند. البته انتخاب سقف وافل باید با بررسی فنی، اقتصادی و اجرایی انجام شود و برای همه پروژهها الزاماً بهترین گزینه نیست.
سقف وافل چیست؟
سقف وافل نوعی سقف بتنی مشبک است که با استفاده از قالبهای مخصوص اجرا میشود. این قالبها باعث میشوند بخشی از بتن غیرضروری در قسمت زیرین سقف حذف شود و سقف، ظاهری شبکهای پیدا کند.
دلیل نامگذاری این سیستم نیز همین ظاهر منظم و خانهخانهای آن است که شبیه بافت وافل دیده میشود. در این نوع سقف، بتن بیشتر در بخشهایی باقی میماند که از نظر سازهای اهمیت دارند؛ یعنی تیرچهها و قسمتهای باربر.
سقف وافل چگونه اجرا میشود؟

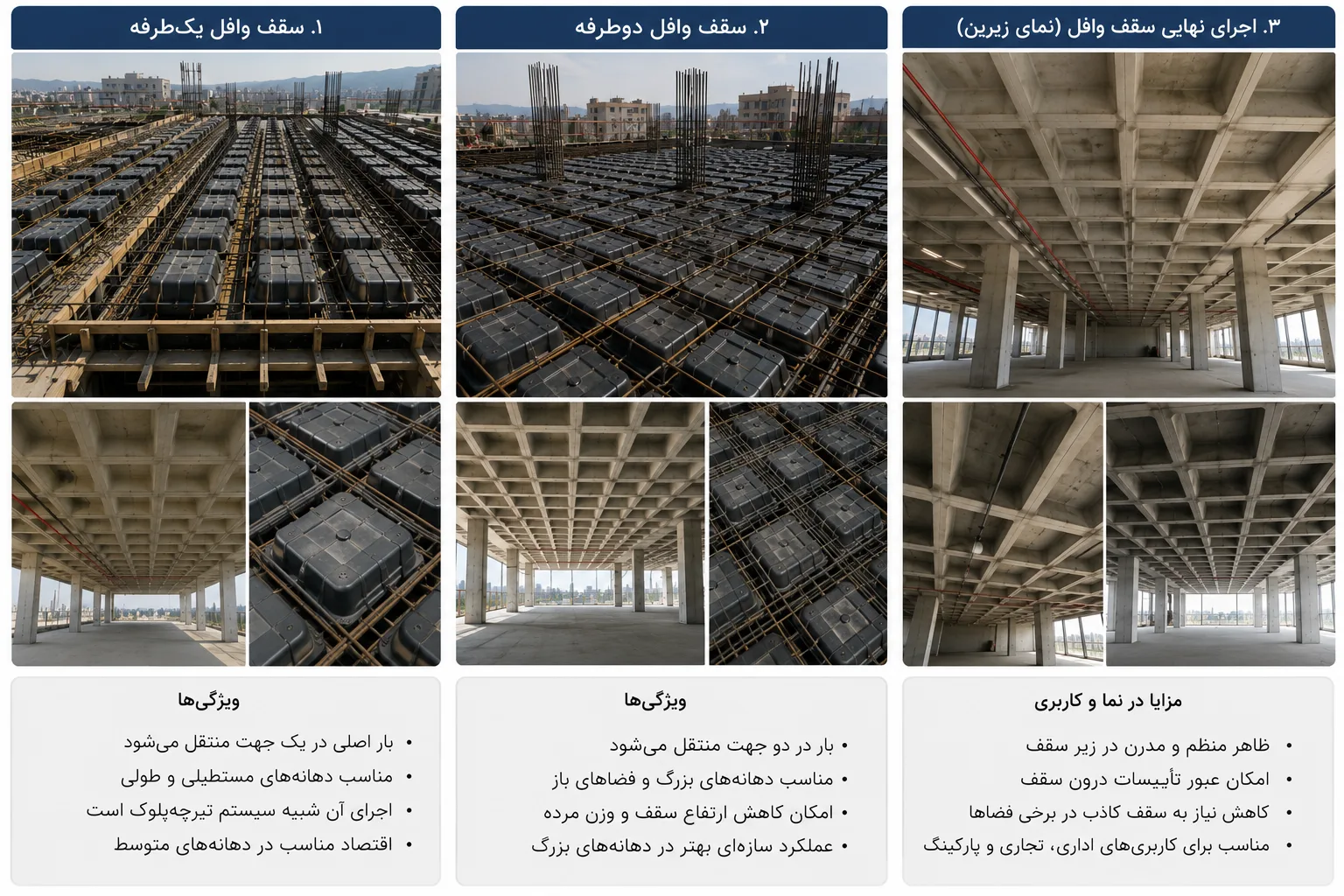

اجرای سقف وافل معمولاً با زیرسازی و قالببندی شروع میشود. بعد از آمادهسازی زیر سقف، قالبهای وافل طبق نقشههای اجرایی در محل مشخص قرار میگیرند. سپس آرماتوربندی انجام میشود و پس از کنترلهای لازم، بتنریزی صورت میگیرد.
بعد از گیرش بتن و رسیدن به مقاومت مورد نیاز، قالبها باز میشوند و زیر سقف حالت شبکهای خود را نشان میدهد. قالبهای وافل معمولاً قابل استفاده مجدد هستند و همین موضوع در برخی پروژهها از نظر اجرایی و اقتصادی اهمیت دارد.
انواع سقف وافل

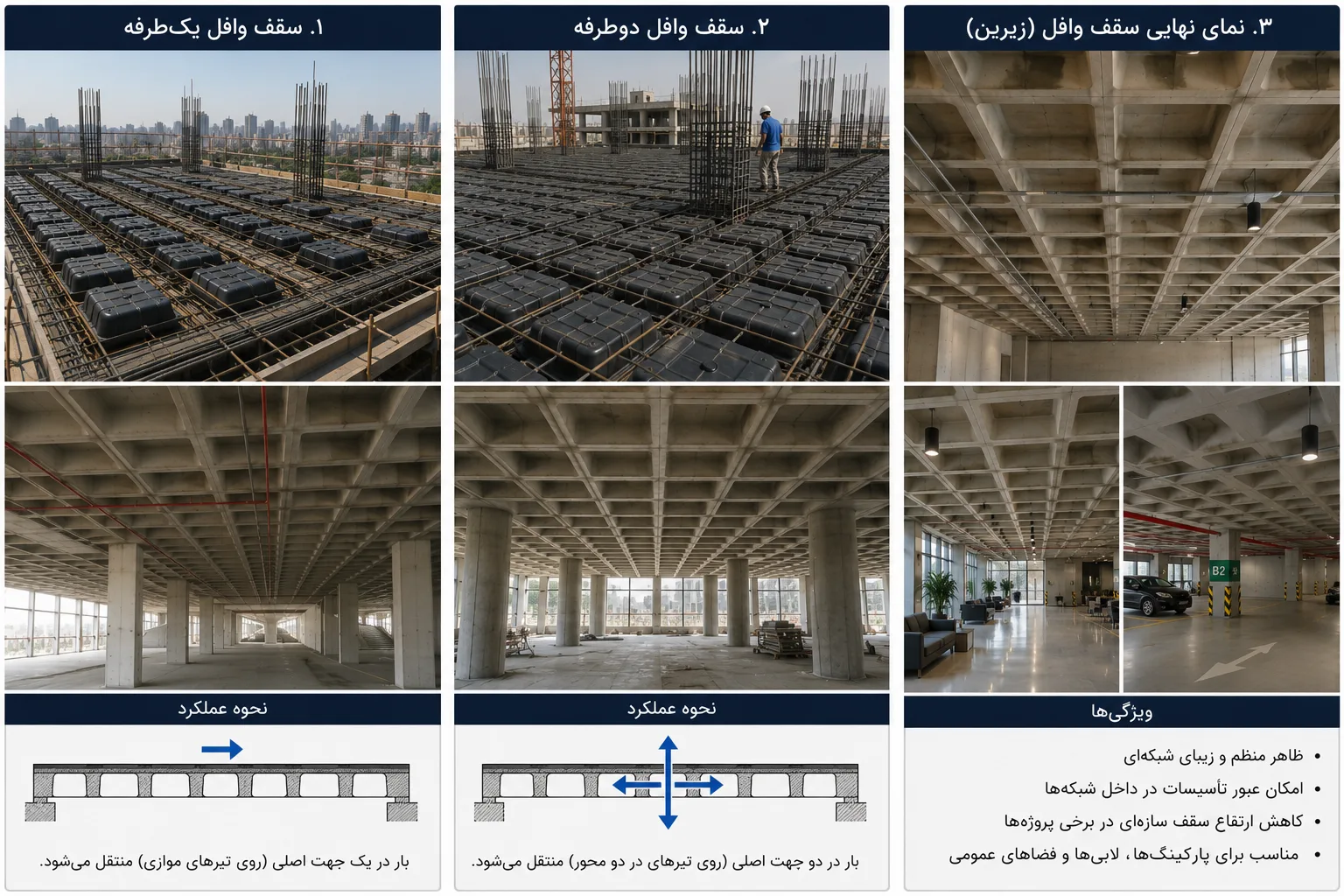

سقف وافل به طور کلی به دو نوع اصلی تقسیم میشود: سقف وافل یکطرفه و سقف وافل دوطرفه. تفاوت اصلی این دو نوع سقف در نحوه انتقال بار و شکل عملکرد سازهای آنهاست.
انتخاب بین این دو سیستم به شکل پلان، فاصله ستونها، دهانهها، نوع کاربری ساختمان، بارهای وارد بر سقف و نظر مهندس سازه بستگی دارد.
سقف وافل یکطرفه چیست؟
در سقف وافل یکطرفه، بار سقف بیشتر در یک جهت منتقل میشود. این نوع سقف از نظر عملکرد، تا حدی شبیه سیستم تیرچهبلوک است؛ با این تفاوت که به جای بلوکهای دائمی، از قالبهای موقت وافل استفاده میشود.
سقف وافل یکطرفه معمولاً در فضاهایی کاربرد دارد که انتقال بار در یک جهت منطقیتر است. البته استفاده از آن باید بر اساس طراحی سازه و شرایط واقعی پروژه تأیید شود.
سقف وافل دوطرفه چیست؟
در سقف وافل دوطرفه، بار سقف در دو جهت منتقل میشود. این نوع سقف معمولاً برای فضاهایی مناسب است که دهانهها در دو جهت نیاز به عملکرد سازهای دارند.
سقف وافل دوطرفه به دلیل شکل شبکهای منظمتر و عملکرد دو جهته، در پروژههایی با دهانههای بازتر و فضاهای وسیعتر بیشتر مورد توجه قرار میگیرد. اجرای این نوع سقف نیاز به دقت بالا در قالببندی، آرماتوربندی و بتنریزی دارد.
مزایای سقف وافل
یکی از مزایای مهم سقف وافل، حذف بخشی از بتن غیرضروری در زیر سقف است. این موضوع میتواند در برخی پروژهها باعث کاهش وزن مرده سقف شود.
از دیگر مزایای سقف وافل میتوان به امکان اجرای دهانههای نسبتاً بازتر، ظاهر منظم زیر سقف، امکان استفاده مجدد از قالبها و کاربرد مناسب در بعضی فضاهای باز اشاره کرد.
در پروژههایی مانند پارکینگها، لابیها، ساختمانهای اداری، تجاری و فضاهایی که سقف نمایان اهمیت دارد، سقف وافل میتواند از نظر معماری هم جذاب باشد.
معایب و محدودیتهای سقف وافل
سقف وافل با وجود مزایا، برای همه پروژهها انتخاب مناسبی نیست. اجرای این سیستم به قالببندی دقیق، آرماتوربندی صحیح و تیم اجرایی آشنا با روش اجرای آن نیاز دارد.
اگر قالبها درست چیده نشوند یا بتنریزی و آرماتوربندی با دقت انجام نشود، کیفیت نهایی سقف کاهش پیدا میکند. همچنین در برخی پروژهها ممکن است هزینه قالب، حملونقل یا اجرای تخصصی آن نسبت به سیستمهای سادهتر بیشتر باشد.
به همین دلیل، انتخاب سقف وافل نباید فقط بر اساس ظاهر یا تبلیغات انجام شود؛ بلکه باید از نظر سازهای، اجرایی و اقتصادی بررسی شود.
سقف وافل برای چه پروژههایی مناسب است؟
سقف وافل معمولاً برای پروژههایی مناسب است که به دهانههای بازتر، کاهش تعداد ستونها یا ظاهر منظم زیر سقف نیاز دارند. این سیستم میتواند در ساختمانهای مسکونی، اداری، تجاری، پارکینگها، لابیها، سالنها و فضاهای عمومی استفاده شود.
با این حال، مناسب بودن سقف وافل برای هر پروژه باید توسط مهندس سازه بررسی شود. در پروژههایی با پلان نامنظم، محدودیت ارتفاع، بودجه محدود یا شرایط اجرایی خاص، تصمیمگیری باید با دقت بیشتری انجام شود.
آیا سقف وافل اقتصادی است؟
اقتصادی بودن سقف وافل به شرایط پروژه بستگی دارد. در بعضی پروژهها، کاهش مصرف بتن، امکان استفاده مجدد از قالبها و کاهش وزن سازه میتواند از نظر اقتصادی مفید باشد.
اما در پروژههای کوچک یا پروژههایی که تیم اجرایی تجربه کافی ندارد، ممکن است هزینه قالب، نیروی متخصص و زمان اجرا باعث شود این سیستم چندان اقتصادی نباشد.
بنابراین نمیتوان گفت سقف وافل همیشه ارزانتر یا همیشه گرانتر است. هزینهها و مزایا باید برای هر پروژه جداگانه بررسی شوند.
نقش سقف وافل در معماری داخلی
یکی از ویژگیهای قابل توجه سقف وافل، ظاهر منظم و شبکهای زیر آن است. در بعضی پروژهها، این ظاهر میتواند به عنوان بخشی از طراحی داخلی حفظ شود و نیازی به پوشاندن کامل سقف با سقف کاذب نباشد.
برای مثال در فضاهای اداری، لابیها، کافهها یا فضاهای صنعتی مدرن، نمای زیر سقف وافل میتواند حس معماری خاصتری ایجاد کند. البته برای این کار باید از ابتدا مسیر تأسیسات، نورپردازی، رنگ نهایی و جزئیات اجرایی در طراحی دیده شود.
نکات مهم قبل از انتخاب سقف وافل
قبل از انتخاب سقف وافل، باید چند موضوع بررسی شود. اول اینکه این سیستم از نظر سازهای برای پروژه مناسب است یا نه. دوم اینکه تیم اجرایی تجربه کافی در اجرای آن دارد یا نه. سوم اینکه هزینه قالب، اجرا، بتن، میلگرد و زمانبندی پروژه با بودجه کلی هماهنگ است یا خیر.
همچنین بهتر است مسیر عبور تأسیسات، نیاز به سقف کاذب، محل نورپردازی و ظاهر نهایی سقف از ابتدا بین تیم معماری، سازه و اجرا هماهنگ شود.
نقش Archbim در انتخاب و اجرای سیستم سقف
در انتخاب سیستم سقف، فقط نباید به یک ویژگی توجه کرد. سقف وافل ممکن است برای بعضی پروژهها انتخاب مناسبی باشد، اما برای برخی دیگر گزینه ایدهآلی نباشد. تصمیم درست زمانی گرفته میشود که طراحی معماری، محاسبات سازه، برآورد هزینه و شرایط اجرا همزمان بررسی شوند.
در Archbim، انتخاب سیستم اجرایی بخشی از نگاه کلی به پروژه است. هدف این است که طراحی، هزینه، کیفیت ساخت و امکان اجرای واقعی پروژه با هم هماهنگ باشند و کارفرما تصمیمی دقیقتر و قابل اعتمادتر بگیرد.
جمعبندی
سقف وافل یک سیستم سقف بتنی مشبک است که در برخی پروژهها میتواند به کاهش بتن غیرضروری، اجرای دهانههای بازتر و ایجاد ظاهری منظم در زیر سقف کمک کند. این سقف در دو نوع یکطرفه و دوطرفه اجرا میشود و انتخاب نوع مناسب آن به شرایط سازه، پلان، دهانهها و نظر مهندس محاسب بستگی دارد.
با وجود مزایایی مثل ظاهر منظم، امکان استفاده در فضاهای باز و قابلیت استفاده مجدد از قالبها، سقف وافل برای همه پروژهها بهترین انتخاب نیست. قبل از تصمیمگیری، باید هزینهها، شرایط فنی، تیم اجرایی و نیازهای معماری پروژه بررسی شود تا انتخاب نهایی هم زیبا، هم اجرایی و هم اقتصادی باشد.
